© Roberta Gewehr
-
医院, 其他建筑
- 结构设计: schlaich bergermann partner
- 面积 该建筑项目的领域 面积: 4000 m²
- 项目年份 该建筑项目的竣工年份 项目年份: 2023
- 摄影师 摄影师: Roberta Gewehr
- 项目合作方: Knut Stockhusen
- 项目管理: Miriam Sayeg
- 项目管理&计算: Burkhard Krenn
- 几何优化: Daniel Gebreiter
- 计算: Thomas Moschner
- 细节设计BIM: Alberto Sanchéz, Edoardo Copelli
- 功能: Hospital complex
- 长度 X 宽度: 165 m x 53 m
- 高度: 22 m
- 建筑概念: Seferin Arquitetos da Saúde
- 景观设计: EXP Urbanismo
- 施工方: Brafer
- 玻璃: AVEC
- City: Porto Alegre
- Country: 巴西
• Porto Alegre, 巴西
© Roberta Gewehr
来自建筑师。Porto Alegre 圣卡萨救济院是一个重要机构，管理着由多栋医院建筑组成的综合体，其布局形成了一条名为“Rua da Saúde”的内部街道。由于其既定的结构，这些建筑之间以前没有连续的联系。因此，客户希望能有一个连接屋顶，和谐地横跨各个建筑，并定义一个新的标志性外部空间。
© Roberta Gewehr
© Roberta Gewehr
平面图

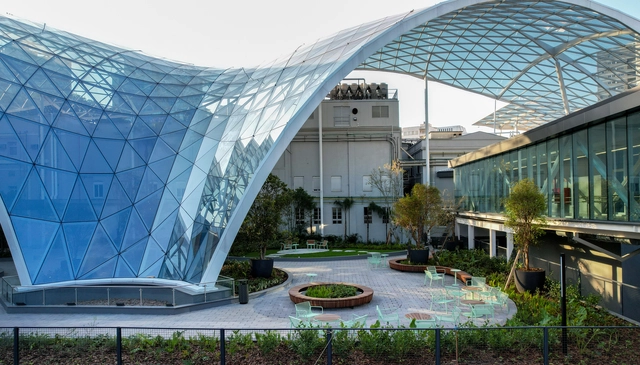

屋顶被称为“Rua da Saúde”，横跨综合医院的庭院，由 1647 块玻璃板组成。这种细长的自由形式结构由三角形钢网格和玻璃盖板组成，将三个室内区域与医院综合大楼的主入口连接起来。屋顶在提供遮蔽的同时，还创造了一个生机勃勃的绿色室外区域，为医院用户的休闲和社交活动营造了温馨的氛围，其自由形式的设计与周围环境和谐地融为一体。
© Roberta Gewehr
结构概念以 14 个支撑点为基础，这些支撑点位于建筑物前方。考虑到现有建筑和地下设施，这些支撑点的最终位置是在一个连续的过程中仔细确定的。水平荷载主要由所谓“下沉层”的支撑点和 M 型支撑承担。
© Roberta Gewehr
© Roberta Gewehr
透视图 02
此外，一些 V 形支柱还承受轻微的水平荷载，而垂直支柱则主要向其基点传递垂直荷载。网格外壳由带有管状型材的三角形钢网格组成，通过六块钢板和一根实心锥形管连接到焊接节点上，细长的支撑也是管状型材。
© Roberta Gewehr
在设计阶段，对几何和结构进行了广泛的优化，最终形成了独具美感的纤细结构。Rua da Saúde 的玻璃屋顶不仅在 Santa Casa de Misericórdia 的现代化建设中发挥了重要作用，而且有望成为阿雷格里港市的标志性建筑。
© Roberta Gewehr
